薄膜開關的基本結構

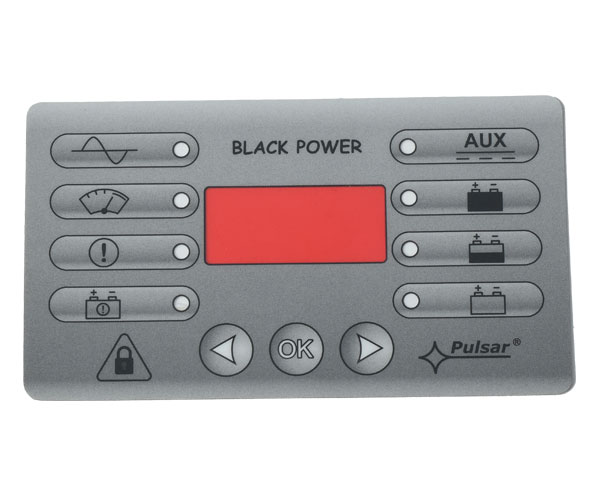

薄膜開關是一種集光學、機械和電學于一體的新型電子元件。這是電子產品外觀和結構的根本變化。薄膜開關可以容易地替換傳統分立組件的按鍵，并更可靠地執行操作系統的任務。薄膜開關具有較強的防水、防塵、防油和抗有害氣體侵蝕能力。

它具有許多優點，如性能穩定可靠、重量輕、體積小、使用壽命長、裝配和連接方便、可清洗面板不損壞字符、顏色豐富、美觀大方等。許多朋友對薄膜開關原理的基本結構知之甚少。我們來和志德興一起看看吧！

一般來說，常見的薄膜開關主要由6層材料組成，從表到內依次為面板、上膠、上電路、隔離層、下電路和下膠。

1、 薄膜開關的基本結構

1.面板：面板是整個薄膜開關的“涂層”。在妥善布置按鍵的基礎上，通過不同的顏色、圖案和按鍵形狀，對整個薄膜開關起到了必要的裝飾作用。面板層的主要功能是起到識別和關鍵的作用，因此所選材料需要具有高透明度、高油墨附著力、高彈性、抗折疊等特性。

2.上部電路和下部電路：上部和下部電路是薄膜開關的電氣部件，也是開關的“關”和“鍵”。它們的性能直接影響開關的性能，主要通過在膜上印刷一層導電材料形成。上部和下部電路充當開關閉合所需的兩個電擊作用，其厚度通常在0.05-0.175MM之間，常見的是0.125MM PET。

3.頂部粘合劑、隔離層和底部粘合劑：這三層的材料是雙面粘合劑，由于在開關結構中的位置不同，因此具有不同的名稱。三層雙面膠帶根據其各自的層具有不同的厚度。這主要取決于開關的厚度和按鍵的操作力。

2、薄膜開關質量怎么樣？

正是由于薄膜開關具有耐摩擦、防水、防塵、防有害氣體、使用壽命長、性能穩定等優點，因此它已廣泛應用于智能電子測量儀器、醫療儀器計算機控制、數控機床、電子秤、電子秤等各種工業和家用電器產品中，郵電、復印機、冰箱、微波爐、電風扇、洗衣機、電子游戲機等等。
