薄膜開關原理的秘密

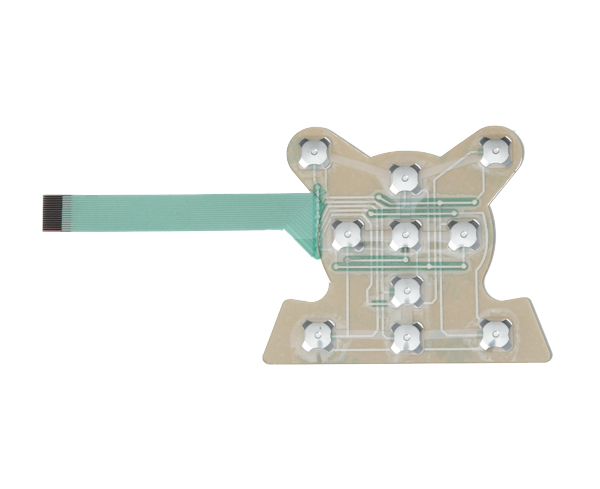

　　一種工業技術的產生往往是好多人甚至是幾代人的幸苦結晶，不斷地研究推敲為的也只是能給人們帶來更加安逸方便的生活，新型工業產品的誕生，就是為了更加巧妙地融入人們的日常生活，這些產品也許你并不完全知道，但是在生活中你一定會遇到，如果自己清楚它們的原理，對于解決一些小問題還是很有幫助的，下面就有一種新型工業產品，小編帶你們?nèi)チ私馑脑怼??薄膜開關是集按鍵功能、指示元件、儀器面板為一體的一個操作系統。由面板、上電路、隔離層、下電路四部分組成。為輕觸接通式常開開關，正常情況下薄膜開關的上、下觸點呈斷開狀態。按下薄膜開關，上電路的觸點向下變形，與下電路的極板接觸導通，手指松開后，上電路觸點反彈回來，電路斷開，回路觸發一個信號。薄膜開關結構嚴謹，外形美觀，密封性好。具有防潮濕，使用壽命長等特點。廣泛應用于電子通訊、電子測量的儀器，工業控制，醫療設備，汽車工業，智能玩具，家用電器等領域。

　　具有一定彈性的絕緣材料層組成的一種多層結構(平面)型(非制鎖)按鍵開關，常稱為薄膜開關。它的外形美觀，使用壽命長，結構簡單，安裝方便，使用手感良好，占用面積較小等特點，而被廣泛應用于各行各業，小到家電用品到高科技產品，慢慢的替代了部份輕觸開關的市場。在市場占有一極大的份額。

　　薄膜開關的結構：面版，面版背膠，上線路，隔離層(線鍵，面鍵)下線路和背膠層組成。面膜層、上線路層、下線路層是透明薄膜。主要采用的材料是PC、PET、PVC。面膜背膠、隔離層和背膠層材料是雙面膠(俗稱三文治)按鍵觸發原理：在面膜未被按下時，隔離層對上下線路起隔離作用，當面膜層被按下時，上線路一并按下并與下線路重合，使線路導通。導通后的線路給外部連接儀器(基材)以信號。實現其相應的功能?；牡谋砻嬉笃秸?、無銹，并且用酒精或汽油進行清潔過后方可進行裝貼。

　　薄膜開關的壽命一般可以達到萬次以上，開關的動作只由彈性薄膜的垂直方向彈動實現，彈性薄膜雖然經過百萬次的蠕動，由于時蠕動的幅度很小。僅為0.1-0.3MM，加之材料選擇的合理性，因此薄膜材料能夠承受一百萬次以上的大壽命而不變形，這些都是決定了薄膜開關的耐久性。

　　它的密封要求嚴格，但是在生產完畢后，開關觸點不受有害氣體的侵蝕，不易氧化，防水防塵防油，適合用各種惡劣環境。薄膜開關在設計上可以排列組全成薄膜鍵盤，設置密度大，由多層薄膜組合成的密封薄片式結構，所有開關之間的連接線及引出線是由絲網印刷一次性完成?？偤穸仍?-3MM。大大的縮小了體積。質量輕巧可靠。與傳統的機械式開關相比，它的安裝方便簡潔。只需輕輕的粘貼式，揭去背膠紙，即可固定整機表面，將引線出口插入整機后置電路的插座上，瞬間便可接通電路，完成整個產品的使用。在外形的設計上，可以根據使用者的設計構思，在色彩圖案上體現個性化在裝飾效果上體現出材質及生產的工藝的美感。
